产品介绍 > 智能断路器
功能特点
1、剩余电流保护，档位自动整定，具有重合闸功能
2、长延时，短延时和瞬时三段保护，采用电子式脱扣，与辅助电源无关；
3、过欠压保护、缺相保护、突变保护等，同时具有恢复后自动重合闸功能；
4、线路剩余电流、三相电源电压、负载电流实时显示；
5、监控记录大量数据，方便维护检修；
6、由AI加持云端服务，更少误报，更少漏报，基于海量用电数据的AI预警机制，更是未雨绸缪，防患于未然。
保护功能
过压保护功能
- 当线路相电压高于设定值时，进过5秒延时后，断路器保护跳闸。当线路电压恢复到正常电压后，断路器可以自动合闸投运。过压保护设置值范围220-350V，步长：1V；用户还可以自行设定保护开启或禁用。
- 当线路相电压低于设定值时，进过5秒延时后，断路器保护跳闸。当线路电压恢复到正常电压后，断路器可以自动合闸投运。欠压保护设置值范围为150-220V，步长：1V；用户还可以自行设定保护开启或禁用。
- 当线路电源端出现缺相，断路器保护跳闸 。当线路电压恢复正常电压后，断路器重新合闸。缺相保护设置值范围为80-150V，步长：1V；用户还可以自行设定保护开启或禁用。
自动重合闸
功能说明
- 当线路电源端出现缺相，断路器保护跳闸 。当线路电压恢复正常电压后，断路器重新合闸。缺相保护设置值范围为80-150V，步长：1V；用户还可以自行设定保护开启或禁用。
技术参数
| 技术参数 | 型号 | ||
|---|---|---|---|

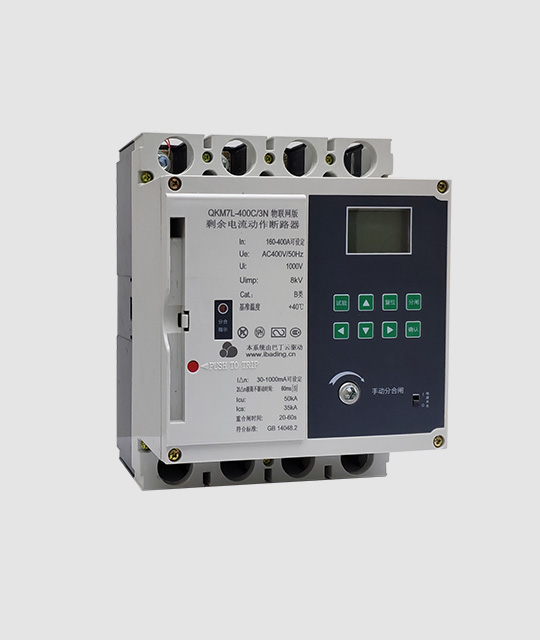

| 型号 | QKM7L-250 | QKM7L-400 | QKM7L-630 |
| 壳架等级额定电流Inm（A） | 250 | 400 | 630 |
| 额定电流In（A） | 0.4 - 1.0 Inm(A) 连续可调 | ||
| 辅助电源电压Ue（AC V） | 400 / 50HZ | ||
| 适用板数 | 3P + N | ||
| 额定剩余动作电流（mA）I ∆ n | 档位数值可选，可根据客户要求定制8组参数数值(默认50-600) | ||
| 额定剩余不动作电流（mA） | I ∆ on = 50% I ∆ n | ||
| 额定极限不驱动时间（s） | 档位数值可选，可根据客户要求定制3组参数数值(默认30-600ms) | ||
| 极限短路分断能力Icu（KA） | 无：50 M：85 | 无：50 M：85 | 无：50 M：85 |
| 运行短路分断能力Ics（KA） | 无：35 M：55 | 无：35 M：65 | 无：35 M：65 |
| 额定剩余短路接通（分析）能力 | 250%Icu | ||
| 动作特性分类 | Ac型 | ||
| 延时重合闸时间（s） | 20-60 | ||
| 过压动作值（V） | 默认275±5%（用户可整定） | ||
| 欠压动作值（V） | 默认275±5%（用户可整定） | ||
| 缺相动作值（V） | 默认275±5%（用户可整定） | ||

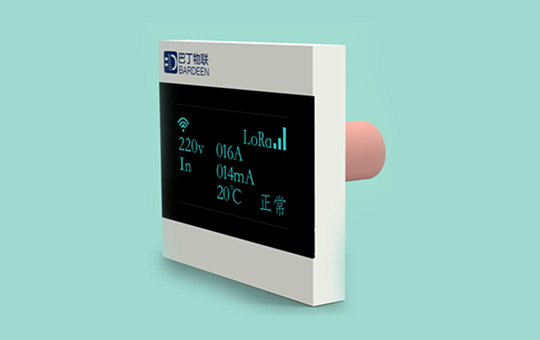

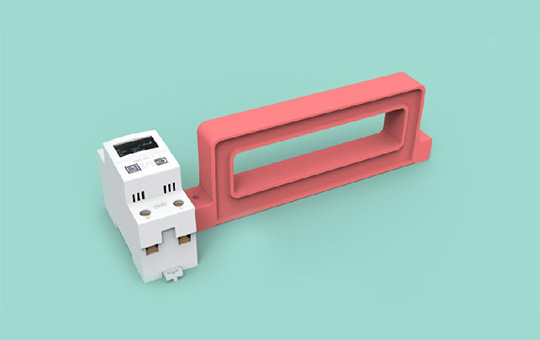

产品配件
